Låsende relæer, som giver et effektivt middel til at opretholde en switch-tilstand med lavt strømforbrug, er en væsentlig del af elektriske og elektroniske systemer. Latching relæer anvender en kort puls til at skifte tilstand og forblive i deres endelige position uden konstant energi, i modsætning til traditionelle relæer, der har brug for en konstant spændingskilde for at opretholde deres tilstand. Denne artikel undersøger anvendelserne og fordelene ved låserelæer, samt hvordan de indstilles og nulstilles.
Efter at være blevet udløst, bevarer et låserelæ - også kaldet et bistabilt relæ - sin position, selv når strømmen afbrydes. Indstil og nulstilling er dens to stabile tilstande. Styreimpulser får relæet til at skifte mellem disse tilstande.
Låserelæer fungerer gennem en af to hovedmekanismer:
1. Enkeltspole låserelæ
Et låserelæ med enkelt spole arbejder med en enkelt spole, der modtager vekslende polaritetsimpulser for at ændre dens tilstand.
- Indstilling af relæet (ON-tilstand): En positiv spændingsimpuls aktiverer spolen og flytter de interne kontakter til den indstillede position.
- Nulstilling af relæet (OFF-tilstand): En negativ spændingsimpuls (eller en omvendt polaritetsimpuls) flytter kontakterne tilbage til nulstillingspositionen.
Når relæet er skiftet, forbliver det i denne tilstand, indtil en anden puls ændrer det.
2. Dual-Coil Latching Relæ
Et låserelæ med to spole har to separate spoler - en til indstilling og en til nulstilling.
- Indstilling af relæet (ON-tilstand): En kort impuls til "set"-spolen flytter de interne kontakter til ON-positionen.
- Nulstilling af relæet (OFF-tilstand): En kort impuls til "reset"-spolen flytter kontakterne tilbage til OFF-positionen.
Da kontakterne holder deres position magnetisk eller mekanisk, er der ingen kontinuerlig strøm nødvendig for at opretholde tilstanden.
- Energieffektivitet: Sidenlåsende relæerkræver ikke konstant strøm for at opretholde deres tilstand, de bruger mindre energi sammenlignet med traditionelle relæer.
Lav varmegenerering: Reduceret strømforbrug betyder minimal varmeopbygning, hvilket forbedrer holdbarheden.
- Stabil drift: Låserelæer forbliver i deres sidste position selv under strømsvigt.
- Ideel til batteridrevne systemer: Deres evne til at holde en tilstand uden kontinuerlig strøm gør dem perfekte til batteridrevne enheder.
Flere industrier anvender låserelæer, herunder:
Energieffektive hvidevarer og smarte belysningssystemer er eksempler på hjemmeautomatisering.
Industriel kontrol: Strømeffektiv kobling er nødvendig for automatiserede systemer og maskiner.
Applikationer til netværksrelæ og signalomskiftning i telekommunikation.
Automobilelektronik: Elektriske systemer og el-ruder.
Låsende relæerer en populær mulighed i energifølsomme applikationer, fordi de tilbyder et effektivt middel til at opretholde kredsløbstilstande uden konstant strøm. De er essentielle, fordi de kan indstilles og nulstilles med lidt energi, uanset om det er i kommunikationsnetværk, husholdningsapparater eller industriel automation. At vide, hvordan de fungerer, garanterer, at de bruges så effektivt som muligt i en række forskellige elektriske og elektroniske applikationer.

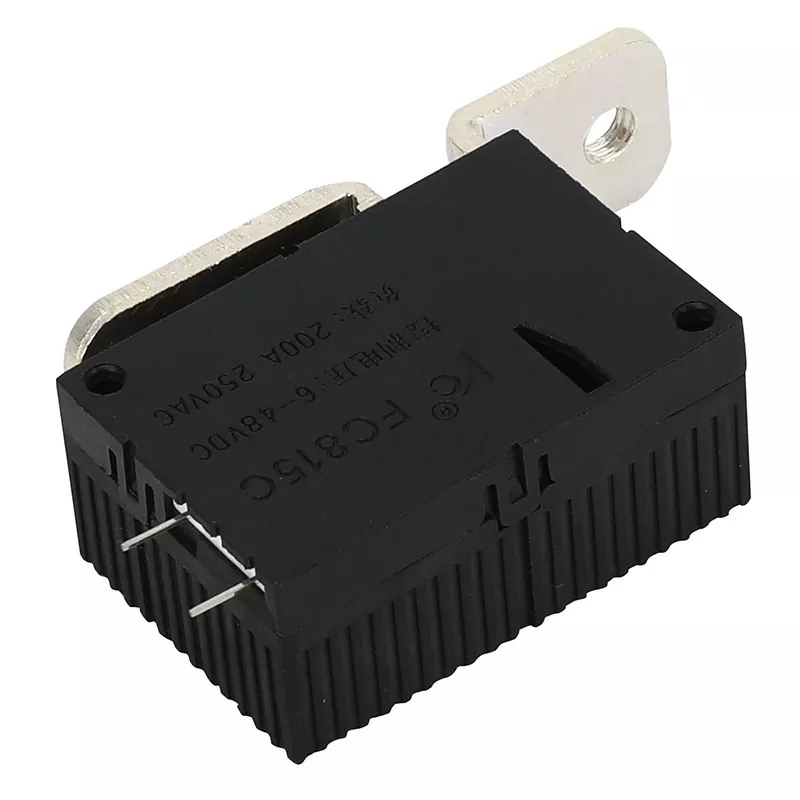

Face Electric Co., Ltd. har altid holdt sig til kvalitetspolitikken om "kontinuerlig innovation og pragmatisk ledelse", og har skabt industrimærkeprodukter med forretningsfilosofien om overlevelse ved kvalitetssikring og udvikling ved storstilet produktion. På nuværende tidspunkt kan låserelæerne uafhængigt designet og udviklet af vores virksomhed give en række specifikationer fra 16A til 200A, som kunderne kan vælge imellem. Virksomhedens produkter opfylder kravene i EU ROHS-direktivet, og virksomhedens produkter har opnået nationale opfindelsespatenter og brugsmodelpatentcertifikater; Besøg vores hjemmeside på www.facerelay.com for at lære mere om vores produkter. For henvendelser kan du kontakte os pålydia@face-relay.com.
